产品概述
本公司数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个瑞士盛思睿公司的电容式感湿元件和测温元件，并与一个高性能单总线芯片相连接。
工作原理

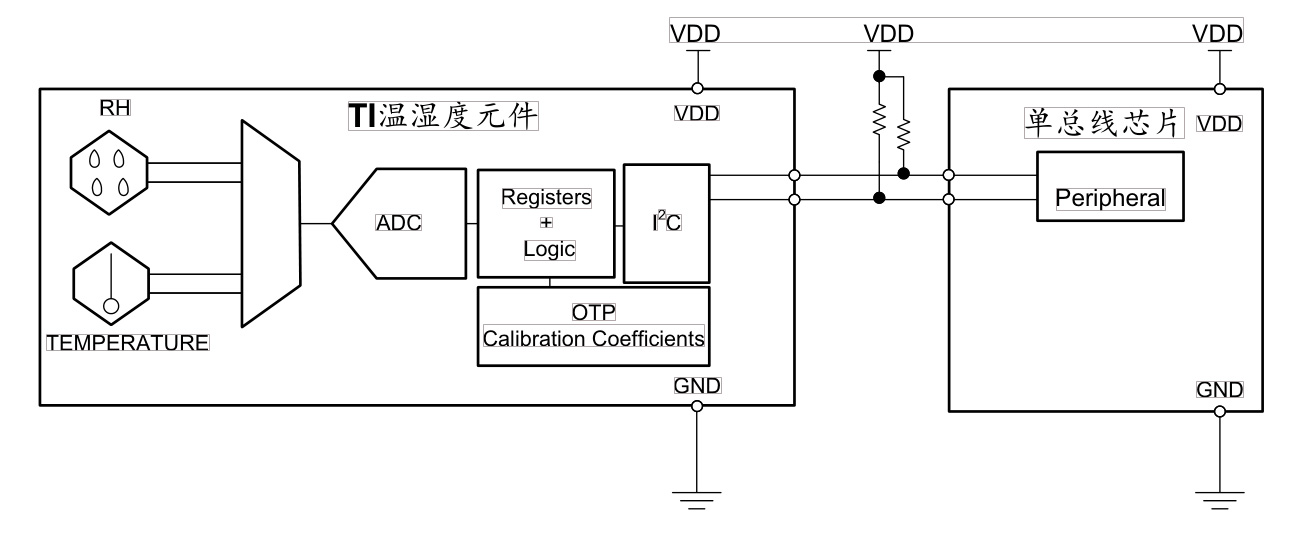

感温元件与测温元件把温度与湿度通过14位分辩率的模数转换（ADC）电路把温度温度转换为相应的数字信号，通过内逻辑电路进行相应的温湿度校准后通过IIC传送到单总线芯片，把IIC总线转换为单总线数据。
如图
测温湿电缆采用数字式传感器，我们对其内部工作原理、性能的研究和准确地计算，将传感器的供电和信号传输共用线路，一条测温电缆上不论有多少个传感器，都并列在两芯线上。这就使得系统结构简单、模块化设计成为可能。
金粮科技数字式温湿度粮情测控系统结构简单，采用电脑—测控单元（分机）--测温电缆三级结构，是目前最简单的粮情测控系统。从测温电缆、互连电缆、测控单元、温湿度传感器、通讯电缆、电源、协议转换器到监测电脑，各部件完全模块化设计生产、接插件连接方式，系统的安装调试、维护非常方便。这种模块化结构特点使得数字系统优点充分地发挥出来。
金粮科技数字式温湿度粮情测控系统电源设计分配合理；远程测控单元带有大容量的缓存器，具有强大的数据处理功能，准确地将所检测的数据打包并传送到电脑，整个系统的协调性能好。软件设计具有巡检功能，系统巡检适时更新，而且对传输上来的数据进行反复校验，系统的可靠性高。系统检测速度不低于300点/秒。
测温电缆套管采用航空镀锌钢丝绳，强度高；低压高密度聚乙烯材料，特殊工艺制造，光滑耐磨，而且无毒无味。传感器现已全部国产，精度高、一致性好、经久耐用。电线电缆采用国内正规厂家的电子线缆（高纯度镀锡铜导线），经过6000KVA的高压电测试，质量有保证。接插件采用美国安普公司或我公司自行研制的产品，本身的密封性能好，再加上模块化生产过程中特别的密封处理，整个系统的密封可靠。其它电子元器件均采用国际知名品牌。
整个系统采用直流电36V--12V，电缆进仓前电压变为5V直流电，在电路设计中还采用了保护措施，所以其本身的安全性能可靠，使用中不可能造成人身伤害，也不可能由于使用不当产生火灾而伤及其它。
整个系统的使用寿命可以说由传感器的寿命决定。对测温电缆和电子线缆，从选材到加工工艺，设计寿命在15—30年；从电子行业的一般规律而言，电子元器件的额定寿命在10年左右，系统中所有电路板所占的份额很小，若有损坏可及时更换或维修，对系统寿命不构成影响；但大量传感器的使用直接决定了系统的寿命，数字传感器在全球范围内大量使用也没有超过10年，根据我们的经验，现在已经有数字测温系统使用时间达10年的，而且传感器的性能稳定，一致性很好，未出现老化而不能用的传感器。我们保守的估计，GGS数字式粮情测控系统的寿命应该不低于10年。
整个系统具有检测温度和湿度的基本功能后期将增加云存储及云端远程控制及手机APP，同时能够扩展智能通风、气体浓度、虫害、环流熏蒸、储粮环境加湿及被控设备状态等参数的检测功能。
项目 | 特性 | |
温湿度传感器 | 温度传感器类型 | 数字式传感器，直接输出数字信号。 |
测温范围 | -55℃ ─ +125℃，测温范围宽。 | |
测温精度及误差 | 精度0.1℃,误差±0.5℃，重复性、稳定性、可靠性很好。 | |
温度数模转换点 | 传感器内直接转换成数字信号，免除传输中干扰和信号衰减产生的误差。 | |
测湿范围 | 相对湿度0-99%。 | |
测湿精度及误差 | 精度0.1%，误差±2%。 | |
测温电缆 | 电缆结构 | 简单的两芯结构，温度传感器都并列在两根电缆上。 |
测温电缆形式 | 平房仓用电缆为圆形截面，不可换芯结构。 | |
电缆材料 | 特殊工艺，高密度聚乙烯，光滑耐磨，静电小。 | |
安全系数 | 5倍以上，安全系数高。 | |
电缆上传感器工作时受力情况 | 平房仓用电缆为不可换芯结构，钢板仓和筒仓用电缆为可换芯结构，不受力。 | |
电缆连接方式 | 拔插件手拉手方式连接，系统简洁。连接密封可靠。 | |
维修性能 | 可单点维修测温点。 | |
系统 | 系统类型 | 纯数字式系统。 |
系统容量 | 系统可集成153000个传感器 | |
系统构成 | 简单的三级结构，且模块化设计：
| |
模块化程度、连接方式 | 全模块 化设计，现场安装时，各零部件以拔插件连接。 | |
通讯协议、速度 | 提供RS485接口;9600波特率。 | |
支持协议 | 支持以太网通讯，兼容TCP/IP | |
可集成设备 | 集成内环流、风机、干燥器、谷物冷却器等。 | |
重复误差 | 重复性好，误差小。 | |
密封性能 | 全密封设计，密封性能高。 | |
精确度受距离、负荷的影响 | 不受影响。通过增设信号放大器可远距离传输。 | |
安装、维护 | 现场模块化装配，安装维护很简单、很方便。 | |
防雷性能 | 光电隔离、防雷设计，无需另加避雷器，防雷性能好。 | |
防熏蒸性能 | 选材好，密封性好，完全不怕熏蒸。 | |
可靠性 | 高可靠性。使用期间可完全开机不间断使用。 | |
系统寿命 | 保用十年 | |
系统软件 | 界面显示 | 纯中文界面，操作简单易学。 |
图形界面 | 二维、三维图形显示所检测数据，曲线显示变化趋势。 | |
自动控制功能 | 完全计算机界面操作进行自动控制通风等功能。 | |
分析报警功能 | 用户可在使用中自行设置电脑报警界限。 | |
专家系统数据模型依据 | 当地历史资料，结合所检测数据建立专家系统数据模型。 | |
数据分析、打印 | 符合国家权威单位要求，可应用户要求特别设计。 | |
局域网功能 | 有 | |
其他 | 经济性能 | 性价比高。 |
服务质量 | 高品质产品+高品质服务。 | |
1.系统硬件容量（最大测点数）：153,000个。
2.检测范围：测温范围-55℃—85℃，测湿范围0%—99%。
3.检测误差：温度误差±0.6℃，湿度误差±2%RH。
4.重复误差：温度重复误差±0.1℃，湿度重复误差±0.3%RH（五次以上测量结果与平均值的最大差值）
5.温度采集速度≧300点/秒
6.有线通讯距离大于3KM，每加一个中继器，增加2KM的通讯距离。无线通讯直线距离大于5KM。
7.该系统的设计使用寿命为十年。
8.该系统设计有自动控制通风接口。
9.防静电，防电磁场，防雷击技术能力。

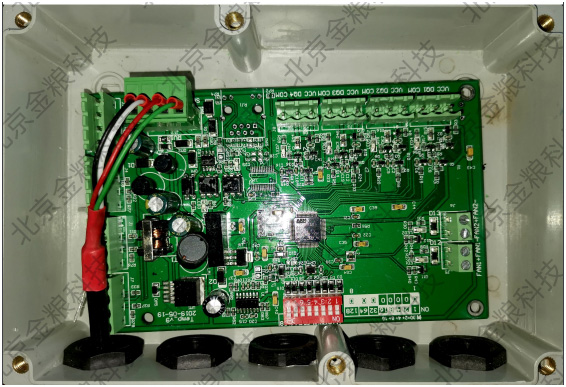

1.远程测控单元：可带传感器数量：湿度600个、温度1200个；可输出两路5V、DC开关信号。外形尺寸130mm*130mm*70mm，防爆。
2.温度传感器：测量范围-55℃--+125℃，分辨率0.1℃，误差0.6℃，重复误差≤0.1℃，年最大漂移量≤0.1℃
3.湿度传感器：分辨率0.1%RH，误差±3%RH，重复误差≤0.5%RH，年最大漂移量≤0.2%RH，防熏蒸设计制造。

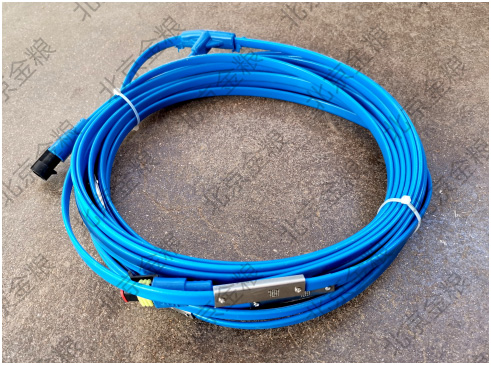

4.测温电缆：电缆长度可根据粮堆实际高度定制，T型结构，测温电缆主体抗拉强度500KG。电缆芯为2*0.3多芯镀锡铜导线。
5.互连电缆：2*0.5多芯镀锡铜导线，采用PE绝缘料，防紫外线黑色护套料，厚度1.2mm。
6.通讯及电源电缆：2*0.5+2*2.5多芯镀锡铜导线，2*0.5为信号传输、2*2.5为电源传输，采用PE绝缘料，防紫外线黑色护套料，通讯缆带屏蔽处理。
